Автомобильные весы ВТА "Витязь"

  • Автомобильные весы ВТА "Витязь"
Цена от 577 000 рублей
Заказать

Стандартные опции

Дополнительные опции

Преимущества стационарных автомобильных весов серии «Витязь»

ГОСТ
Автомобильные весы отличаются высокими эксплуатационными качествами и точностью, которые соответствуют всем установленным стандартам
Гарантия
Гарантия на технику более трёх лет
Автоматизация
Автовесы дополнительно могут оснащаться модулями, которые позволят автоматизировать процессы взвешивания для любых предприятий
Защита от изменений
Система обеспечивает защиту от несанкционированного вмешательства посторонних при помощи различных технологических и электронных средств
Произведено в России
Произведено в РФ. Все комплектующие для автовесов приобретаются у надежных поставщиков
Простота расчетов и печать
Программное обеспечение соответствуют всем утвержденным стандартам, позволяет получить максимально точный результат

Особенности стационарных автовесов серии «Витязь»

Уникальная ортотропная конструкция
Платформа выполнена в виде ортотропной конструкции с усилением при помощи металлического листа, чтобы обеспечить максимальную прочность и надежность конструкции
Уникальный узел «тендер-струнка»
Механизм для стабилизации и удержания платформы от опрокидывания
Весы изготовлены из стали 09Г2С
Главные преимущества стали 09Г2С это: стойкость, безопасность, технологичность, гарантии и низкая цена
Защита датчиков от грязи и пыли
Улучшенная конструкция снижает попадание грязи в подплатформенное пространство
Простота ремонта и обслуживания
Автомобильные весы оснащаются всеми необходимыми компонентами для оптимальной работы и самостоятельного обслуживания
Простота и комфорт при транспортировке
Грузоприемная платформа легко разбирается, что позволяет значительно упростить транспортировку оборудования на грузовом транспорте

Автомобильные весы «ВТА» статического взвешивания — фундаментные

Основные сферы использования стационарных весов данного типа многообразны: торговая сфера, строительная индустрия, металлургическая промышленность, сельское хозяйство, различные отрасли пищевой промышленности. Предназначены весы, как для технологического, так и для коммерческого учета. При использовании измерительных приборов данного формата, производится взвешивание автотранспорта, при полном размещении на грузоприёмной платформе.

Платформенная конструкция размещается стационарно, любые переносы несут за собой дополнительные издержки. Установка стационарных весов «Витязь» производится на заранее подготовленный фундамент. Важно осуществлять монтаж на ровной поверхности (техническое задание для установки формируется заводом-изготовителем).

Конструкция и принцип работы автомобильных весов «Витязь»

Измерительное оборудование представляют собой разборную многоопорную  модульную конструкцию, количество грузоприёмных модулей в которой связано с итоговой  длиной грузоприемного устройства. Транспортировка разборных модулей может осуществляться как в стандартной бортовой автоперевозкой, так и 20-ти футовым контейнером. В конструкции применяются тензометрические  весоизмерительные датчики, которые позволяют обеспечить максимально точные метрологические показатели весов.

Основной принцип работы весов «Витязь» заключается в преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под воздействием силы тяжести измеряемого транспорта, в аналоговый электрический сигнал, корректирующийся пропорционально массе груза. Аналоговые электрические сигналы суммируются, далее информация с датчиков направляется в весоизмерительный терминал, с последующим преобразованием сигналов в цифровой код. На электронный экран  терминала и при наличии в связанный  с системой компьютер попадает итоговое значение веса, преобразованное в заданные единицы измерения.

В классическом варианте конструкция грузоприёмных платформ весов «Витязь» центральная часть открыта, что позволяет получить быстрый доступ к обслуживанию датчиков, а также уменьшает металлоёмкость и стоимость. При необходимости конфигурация может быть изменена. Дополнительно по запросу может быть произведен настил, защищающий открытую часть от загрязнений, погодных условий. На производстве автомобильные весы покрываются специальными лакокрасочными материалами, которые не только препятствуют появлению коррозии, но и сохраняют цвет без изменений, на длительный период.

Купить стационарные автомобильные весы  в Москве и Московской области  Вы можете обратившись по телефону отдела продаж: +7 (499)-430-00-37,  е-mail: info@uzvo.moscow, а также по ссылке "Заказать", где необходимо заполнить форму заказа.

Стандартная комплектация

  1. Весовой терминал
  2. Грузоприемное устройство (комплект модулей)
  3. Комплект сило-весоизмерительных датчиков со степенью защиты IP 68.
  4. Комплект ограничителей от продольных и поперечных смещений
  5. Кабельная разводка с металлорукавом
  6. Балки соединительные
  7. Балансировочная коробка
  8. Строительное задание
  9. Стандартное программное обеспечение (ПО)
  10. Руководство по эксплуатации весов (РЭ) совмещенное с паспортом (ПС)
  11. Руководство по эксплуатации вторичного прибора (Терминала весового ТВ)
  12. Паспорт на автомобильные весы
  13. На автомобильные весы гарантия 24 мес.

Дополнительная комплектация

Используется для беспрепятственного заезда автомобилей с узкой колеей, а так же для защиты от грязи, снега и улучшение эстетического вида.
Применяется для дублирования результатов взвешивания. Размеры табло 800х260 мм, высота индикации  от 120 мм до 200 мм
Включает в себя – системный блок, монитор, мышь, клавиатуру, сетевой фильтр, лазерный принтер, а так же стандартное программное обеспечение.
  • Подключение программы к любым типам весовых терминалов (возможность ручной настройки протокола обмена под любые типы весовых блоков) до четырех весов. Создание сетей весовых с терминалами различных производителей
  • Автоматическое фиксирование видео снимка взвешивания транспорта с двух видеокамер в базу данных взвешиваний. Видеокамеры могут быть как аналоговыми так и IP (сетевыми)
  • Аудит и регистрация всех действий оператора и внештатных ситуаций в журнале регистрации. Регистрация “незаконных” проездов по весам, дата, время и видео снимок события. Регистрация событий редактирования справочников, корректировки после распечатки и т.п. Регистрация аварийных ситуаций
  • Поддержка справочников грузов, контрагентов, водителей, автомобилей и пр.
  • Товарный, количественный учет движения грузов
  • Ведение архива взвешиваний за весь период работы весов
  • Печать отчетности по взвешиваниям за смену или за период (с фильтрацией по любым полям). Стандартные печатные формы (ТТН, Накладная..). Возможность редактирования и создания новых форм отчетности любой сложности
  • Работа программы в сети. Одновременно с одной базой данных могут работать несколько весовых
  • Архивирование и восстановление базы данных на любой момент времени
  • Удаленный экспорт и импорт данных (off line) . Конвертирование любых таблиц базы в формате *.dbf для экспорта в АСУ сторонних производителей
  • Комплект фото-фиксации гос номеров и груза автомашины
  • Комплект фото-фиксации и распознавания гос. номеров
  • Комплект фото-фиксации и распознавания гос. номеров со светофорным автоматическим управление движения по весам
  • Комплект фото-фиксации и распознавания гос. номеров со светофорным ручным управление движения по весам
  • Видео-наблюдение процесса взвешивания - возможно укомплектовать любую систему автоматизации
  • Контроль движения транспорта по RFID - меткам
  • Позиционирования автомобиля на весах
  • Управления несколькими весами с одного рабочего места
Устанавливаются как ограничители, по краям весовой платформы – служат для предотвращения съезда автомобилей с ГПУ в случаях ее обледенения или неровного заезда автомобиля. Конструкция ограждений выполняется из прочного швеллера  14мм.
Преимущество использования цифровой системы в следующем:
  • Отсутствие искажение сигналов возникающие в тензокабеле между датчикоми и прибором, (температурные, электростатические, электромагнитные шумы импульсные помехи) - соответственно нет погрешности в показаниях веса;
  • Возможность увеличения длинны кабеля от ГПУ до весовой на расстояние до 1200 м;
  • Возможность замены вышедшего из строя тензодатчика без калибровки весов;
  • Легко осуществляется диагностика неполадок весов - весовой прибор сам покажет какой датчик вышел из строя.
ЗИП - запасные части, инструмент, принадлежности.

Разработка ПО по Вашему ТЗ

Взрывозащищенное исполнение

В надземном варианте

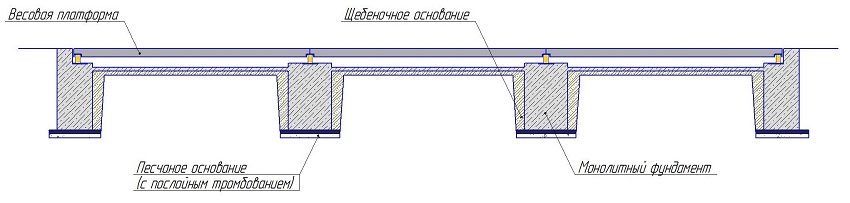

Автомобильные весы монтируются на заранее построенное бетонное основание согласно строительному заданию предоставленного заводом изготовителем. Заезд автомобильного транспорта осуществляется с помощью железобетонных пандусов. Это самый надежный и долговечный вид автомобильных весов. Фундаментное основание помогает избежать сезонные колебаний грунта и автомобильные весы не требуют дополнительных регулировок.

В приямок

Врезные автомобильные весы монтируются на одном уровне с поверхностью земли на место построенного железобетонного фундамента. Их преимущество в том, что они не требуют установки пандусов. Таким образом уменьшается занимаемая ими площадь, это позволяет легко маневрировать автомобилям при заезде на них, а так же значительно увеличить пропускную способность. При выборе врезного варианта установки обязательно организуется дренажная система для отвода сточных вод.

Модельный ряд ВТА "Автомобильные"

Модель НПВ, кг. Цена деления, кг. * Платформа, м. Кол-во модулей
ВТА 20 20 000 5 5х3 1
6х3 1
9х3 2
ВТА 30 30 000 10 5х3 1
6х3 1
9х3 2
ВТА 40 40 000 10 6х3 1
9х3 2
10х3 2
12х3 2
15х3 3
18х3 3
ВТА 60 60 000 20 10х(3-5) 2
12х(3-5) 2
15x(3-5) 3
18x(3-5) 3
20х(3-5) 4
24х(3-5) 4
30х(3-5) 5
ВТА 80 80 000 20 15x(3-9) 3
18x(3-9) 3
20х(3-9) 4
24х(3-9) 4
30х(3-9) 5
ВТА 100 100 000 20/50 15x(3-9) 3
18х(3-9) 3
24х(3-9) 4
30х(3-9) 5
ВТА 150 150 000 50 15x(3-9) 3
18x(3-9) 3
24x(3-9) 4
30x(3-9) 5
ВТА 200 200 000 100 15x(3-9) 3
18x(3-9) 3
24x(3-9) 4
30x(3-9) 5

Примечание: *Изготовление ГПУ, возможно по индивидуальному заказу.

Общие характеристики

Характеристика Значение
Перегрузочная способность 150%
Класс точности III средний
Интерфейс для передачи данных RS 232
Значение вероятности безотказной работы за 2000 часов 0,92
Межпроверочный интервал 1 год
Назначенный срок службы 10 лет
Диапазон рабочих температур:
— грузоприемная платформа (датчики) -50 ... +50 С
— весовой терминал -30 ... +40 С
Степень защиты:
— грузоприемная платформа (датчики) IP 68
— весовой терминал IP 56
